Υφιστάμενο σύστημα μεταφοράς

Μπορείς να δεις το υφιστάμενο δίκτυο μεταφοράς στον πιο κάτω χάρτη της Κύπρου. Με κόκκινο χρώμα παρουσιάζεται το δίκτυο μεταφοράς το οποίο δεν ελέγχεται από την Κυπριακή Δημοκρατία (Κατεχόμενη Κύπρος)

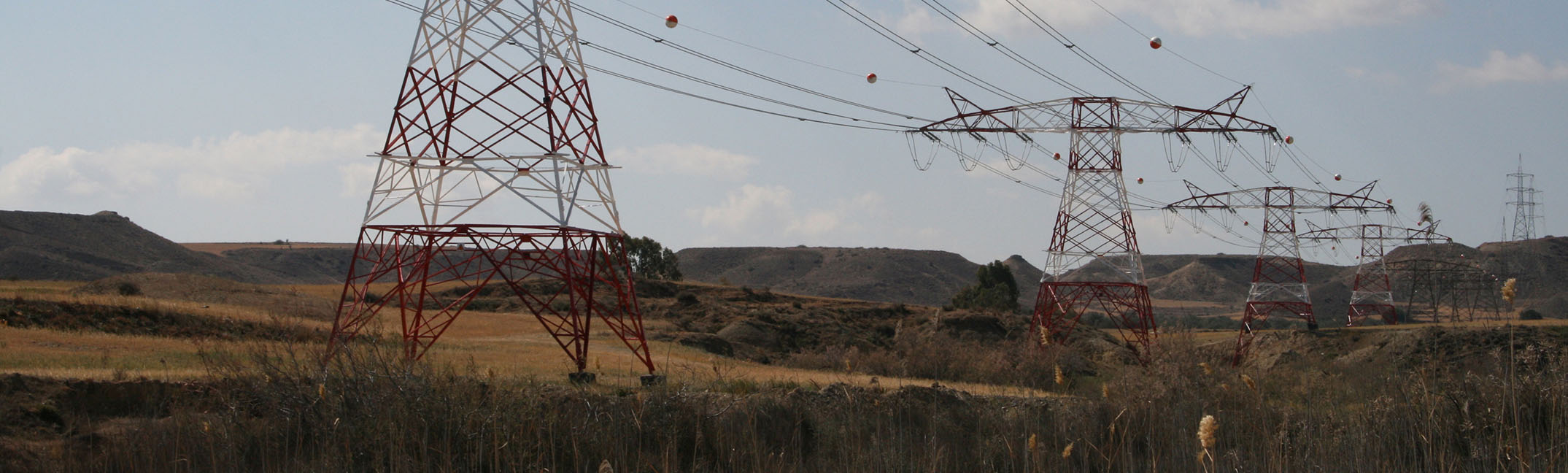

Το σύστημα μεταφοράς αποτελεί τη σύνδεση μεταξύ των κύριων σημείων ηλεκτροπαραγωγής και του δικτύου διανομής του συστήματος ηλεκτρικής ενέργειας της Κύπρου. Ο εξοπλισμός του συστήματος μεταφοράς περιλαμβάνει τις εναέριες γραμμές μεταφοράς, τα υπόγεια καλώδια υψηλής τάσης, τους μετασχηματιστές υποβίβασης τάσης, τις διακοπτικές διατάξεις και τον λοιπό εξοπλισμό υψηλής τάσης στους υποσταθμούς μεταφοράς. Υπό κανονικές συνθήκες λειτουργίας, το ηλεκτρικό δίκτυο του συστήματος μεταφοράς (εναέριες γραμμές και υπόγεια καλώδια) λειτουργεί σε υψηλή τάση 132 kV, με κάποια μεμονωμένα τμήματα του να λειτουργούν σε τάση 66 kV. Οι Εναέριες γραμμές καθώς και εξοπλισμός κατασκευής 66 kV αντικαθίστανται, σταδιακά, από γραμμές και εξοπλισμό 132 kV με σκοπό την πλήρη απόσυρση τους.

Το δίκτυο υψηλής τάσης του συστήματος μεταφοράς συνδέει τα κύρια σημεία ηλεκτροπαραγωγής με τους υποσταθμούς μεταφοράς, οι οποίοι τοποθετούνται σε σημεία όπου υπάρχει συγκέντρωση ζήτησης φορτίου ή παραγωγής. Ο κάθε υποσταθμός μεταφοράς περιλαμβάνει αριθμό μετασχηματιστών υποβίβασης τάσης για τη μετατροπή της ηλεκτρικής ισχύος σε μέση τάση 11 kV ή 22 kV, η οποία διοχετεύεται στο δίκτυο διανομής για την ηλεκτροδότηση του καταναλωτικού φορτίου. Τα κομβικά σημεία ηλεκτροπαραγωγής στο σύστημα μεταφοράς από υψηλή τάση 132 kV ή 66 kV περιλαμβάνουν τους τρεις συμβατικούς ηλεκτροπαραγωγούς σταθμούς της ΑΗΚ και τα μεγάλα αιολικά πάρκα.

Τα δεδομένα του συστήματος μεταφοράς καταγράφονται στους ακόλουθους πίνακες

Σημείωση: Στους πιο πάνω πίνακες δεν συμπεριλαμβάνονται τα μήκη των καλωδίων υψηλής τάσης εντός των υποσταθμών μεταφοράς (από τον εξοπλισμό διακοπής προς τους μετασχηματιστές).
